> LINA Hypervision découverte : 3. Les actions
Prise en main de l'hypervision :
La fonctionnalité Hypervision de Lina permet de créer des IHM (Interfaces Hommes Machines) personnalisés et dynamiques directement liés aux informations fournies par les équipements connectés. Elle permet la centralisation des outils de supervision d’infrastructure, d'applications et de référentiels, il est ainsi possible de piloter une ligne de production, son suivi et la génération de rapport.
Pour accéder à l’Hypervision :

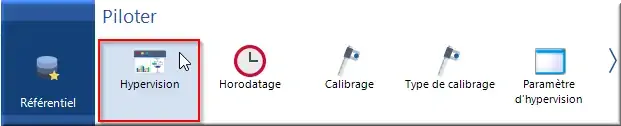

Figure 31 : Menu Hypervision
Clic Référentiel > Piloter > Hypervision
2.1 Arborescence physique et thématique
Deux types d’arborescence sont disponibles dans LINA. Elles sont valables pour toutes les fonctions d'Hypervision, courbes, compteurs, évènement :
L’Arborescence physique représente l’emplacement physique des différents éléments dans une structure : entreprise, bâtiment, usine, bureau.

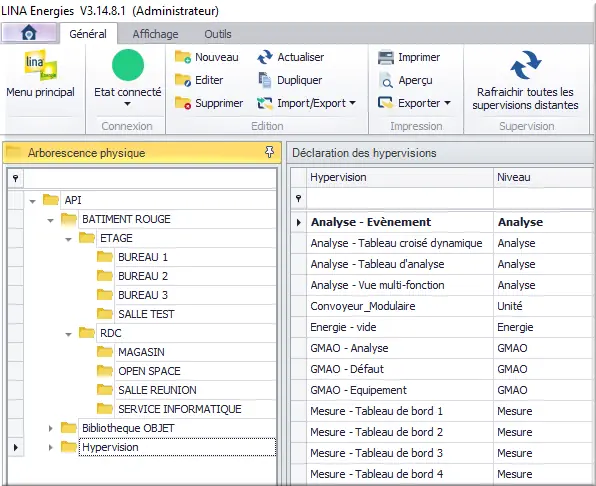

Figure 32 : Arborescence Physique > Hypervision
Nous y trouvons également deux dossiers importants pour la conception des pages d’hypervision :
- La bibliothèque d’objets qui fournit et stocke des objets d’hypervision au cours du projet ;
- Le dossier Hypervision contenant l’ensemble des pages des synoptiques. Il est possible aussi de retrouver des fonctions de base de LINA comme compteur, courbe en présence unique.

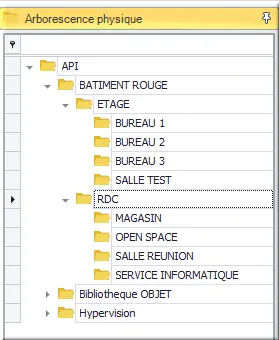

Figure 33 : Schéma physique bâtiment rouge
Voici un exemple d’une arborescence physique reprenant la configuration du bâtiment rouge :
- Le dossier racine est renommé au nom du client, pour l’exemple nous utilisons « API » ;
- Nous créons des sous dossiers correspondants à la réalité physique du bâtiment.
L’Arborescence thématique contient les fonctions de base de LINA plus générales à l’ensemble du projet : mesure, énergie, forçage, process, sécurité, vues multifonctions. Une fonction compteur, courbe, évènement, alarme peut être présente dans plusieurs dossiers et ainsi être utilisée dans plusieurs outils d’analyse ainsi que dans plusieurs synoptiques simultanément.

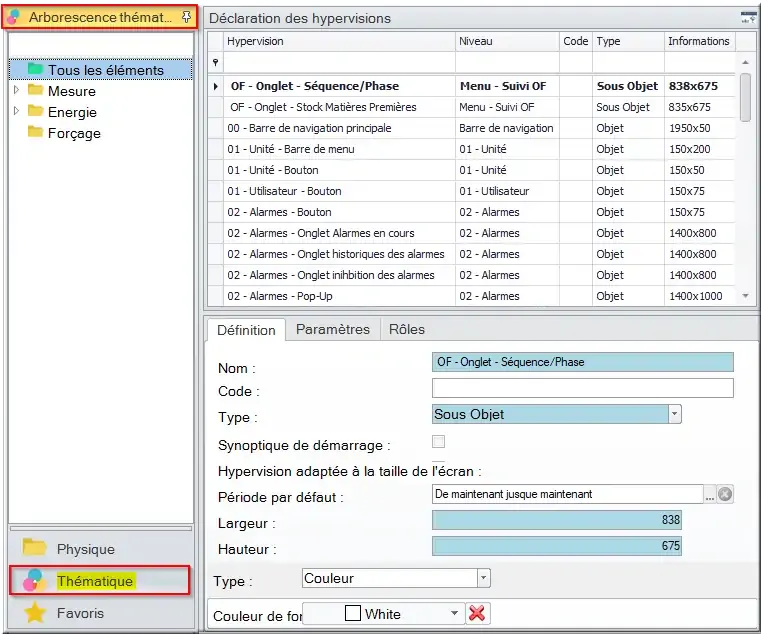

Figure 34 : Arborescence Thématique > Suivi OF
Les arborescences thématique et physique sont des concepts LINA à maîtriser car c’est la clé d’un projet réussi. Il s’agit du squelette du projet.

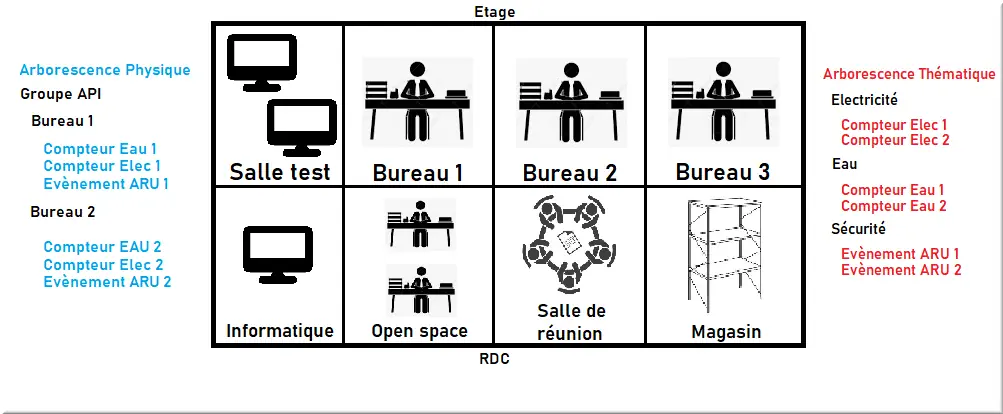

Figure 35 : Schéma arbo physique et thématique
Dans l’exemple ci-dessus, nous utilisons le bâtiment rouge.
- À gauche, l’arborescence physique reprend les lieux physiques avec à l’intérieur les fonctions qui y sont rattachées ;
- À droite, nous trouvons l’arborescence thématique, avec les fonctions regroupées par thèmes.
Les trois pages d’hypervision que nous allons créer ont une fonction d’analyse des données.
Dans l’Arborescence physique :

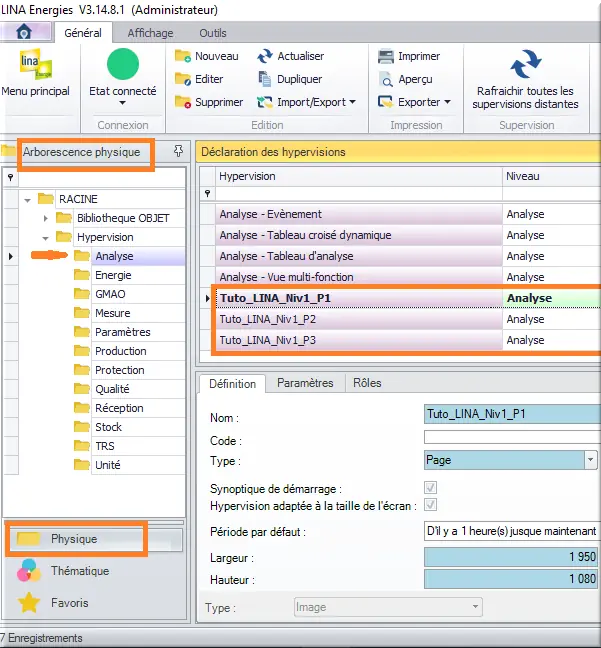

Figure 36 : Arborescence physique > pages P1 à P3
Les pages P1 à P3 seront rangées dans RACINE > Hypervision > Analyse.
Dans l’Arborescence thématique seront rangées les fonctions courbes, compteurs, évènements :

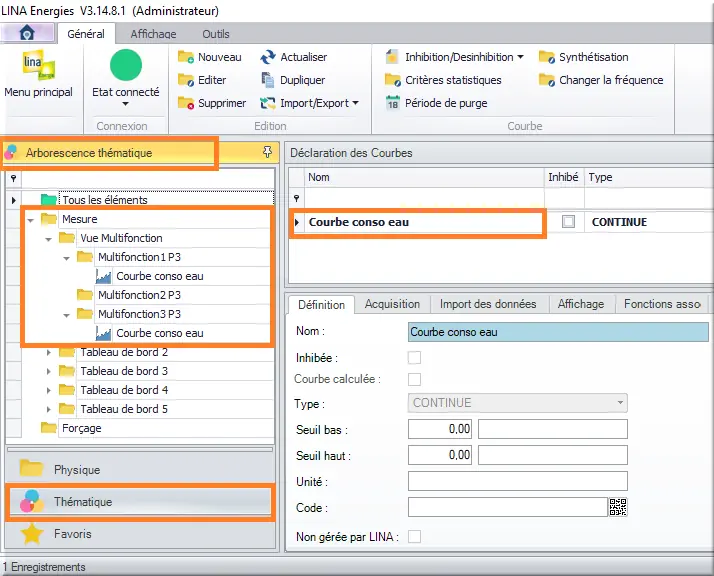

Figure 37 : Arborescence thématique > Courbe conso eau
Dossier Mesure > Vue Multifonction > MultifonctionX PY :
- X le n° Multifonction ;
- Y le n° de Page.
